    • Een energiezuinige oplossing

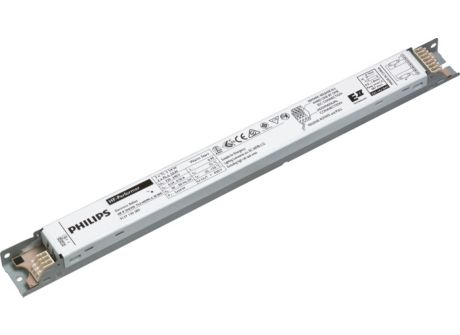

      HF-P 3/414 TL5 III 220-240V 50/60Hz

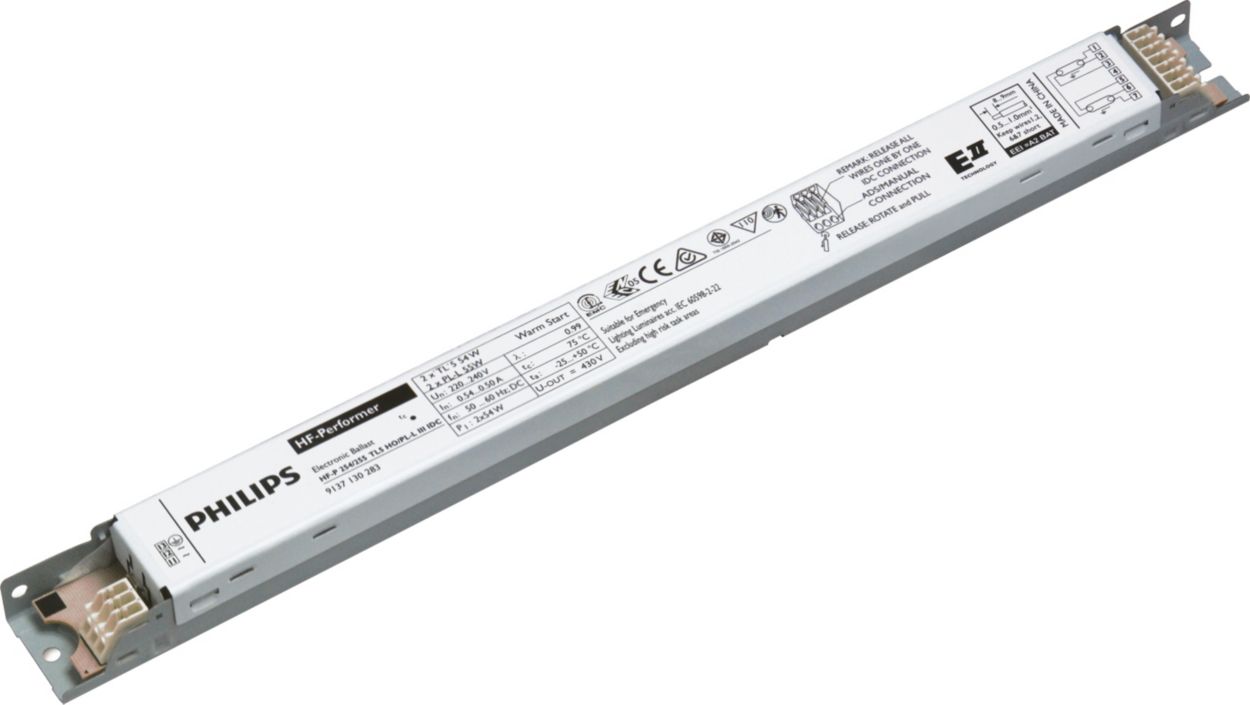

      HF-P 3/414 TL5 III 220-240V 50/60Hz

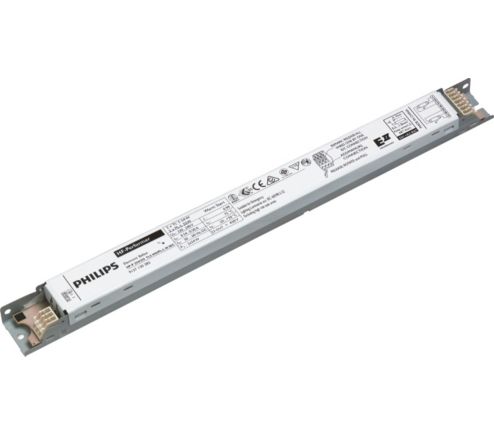

      HF-P 3/414 TL5 III 220-240V 50/60Hz

      Bestelcode: 72125300

      EAN - product code: 871829172125300

      Downloads

      Leaflet
      Size:441.9 kB

      Bekijk alle downloads

    Specifications Show all

    Algemene informatie
    Toepassingscode
    III
    Type uitvoering
    IDC
    Lamptype
    TL5
    Aantal lampen
    3/4 piece/unit
    Aantal producten op MCB (16 A Type B) (nom.)
    28
    Automatische herstart
    Ja
    Bedrijfs- en Elektrische gegevens
    Ingangsspanning
    220 tot 240 V
    Ingangsfrequentie
    50 tot 60 Hz
    Bedrijfsfrequentie (nom.)
    46 kHz
    Ontsteekmethode
    Geprogrammeerde start
    Crestfactor (max.)
    1,7
    Power Factor 100% belasting (nom.)
    0,99
    Voorverwarmingstijd
    0,5 s
    Ontsteektijd (max.)
    0,9 s
    Functioneel netspanningsbereik (AC)
    -8%-+6%
    Veilig netspanningsbereik (AC)
    -10%-+10%
    Aardlekstroom (nom.)
    0,5 mA
    Duur aanloopstroom
    0,25 ms
    Constante vermogensafwijking
    -2%/+2%
    VSA-factor (nom.)
    1,0
    Vermogensverliezen (nom.)
    3.5-5.0 W
    Aanlooppiekstroom (max.)
    24 A
    Bedrading
    Connectortype ingangsaansluitingen
    WAGO 251 universele connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
    Kabelcapaciteit uitgangsdraden onderling (nom.)
    200 pF
    Connectortype uitgangsaansluitingen
    WAGO 251 universele connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
    Kabellengte spanningvoerende bedrading
    0,75 m
    Striplengte draad
    8.0-9.0 mm
    Dual armatuur Master/Slave
    Niet van toepassing  [ Master/slave-werking niet van toepassing]
    Doorsnede ingangsaansluiting
    0.50-1.50 mm²
    Doorsnede uitgangsaansluiting
    0.50-1.50 mm²
    Kabelcapaciteit uitgangsdraden/aarde (nom.)
    200 pF
    Systeemeigenschappen
    Opgegeven VSA/lamp-vermogen
    14 W
    Opgegeven lampvermogen op TL5
    14 W
    Systeemvermogen op TL5
    45W@3x14 W; 61W@4x14 W
    Lampvermogen op TL5
    41.5W@3x14 W; 56W@4x14 W
    Vermogensverlies op TL5
    3.5W@3x14 W; 5W@4x14 W
    Systeemvermogen op TL5 ECO
    41.5W@3x14 W; 54.5W@4x14 W
    Lampvermogen op TL5 ECO
    38W@3x14 W; 50.5W@4x14 W
    Vermogensverlies op TL5 ECO
    3.5W@3x14 W; 4W@4x14 W
    Temperatuur
    T-omgeving (max.)
    60 °C
    T-omgeving (min.)
    -25 °C
    T-opslag (max.)
    50 °C
    T-opslag (min.)
    -40 °C
    T-behuizing levensduur (nom.)
    80 °C
    T-behuizing maximaal (max.)
    80 °C
    T-ontsteking (max.)
    60 °C
    T-ontsteking (min.)
    -25 °C
    Mechanische eigenschappen en Behuizing
    Behuizing
    L 280x40x21
    Werking op noodstroom
    Nominale lichtopbrengst na 60 sec.
    100% of EBLF
    Batterijspanning lampontsteking
    176-275 V
    Normale bedrijfsspanning (DC)
    220-240 V
    Batterijspanning lamp tijdens bedrijf
    186-275
    Batterijspanning gegarandeerde werking
    176-275 V
    Batterijspanning gegarandeerde ontsteking
    186-275 V
    Lumenverhouding noodverlichtings-VSA (EBLF) (nom.)
    100 %
    Nominale lichtopbrengst na 5 sec.
    50% of EBLF
    Goedkeuring en Toepassing
    Energierendement-index
    A2 BAT
    IP-classificatie
    IP 20  [ Ingress Protection 20]
    EMI 9 kHz ... 30 MHz
    EN55015
    EMI 30 MHz ... 1000 MHz
    EN55022 level B
    Veiligheidsnorm
    IEC 61347-2-3
    Prestatienorm
    IEC 60929
    Kwaliteitsnorm
    ISO 9000:2000
    Milieunorm
    ISO 14001
    Emissienorm harmonische stroomsterkte
    IEC 61000-3-2
    EMC immuniteitsnorm
    IEC 61547
     Standaardoptie
    IEC68-2-6 F c
    Schokken standaard
    IEC 68-2-29 Eb
    Vochtigheidsnorm
    EN 61347-2-3 clause 11
    Goedkeuringsmerktekens
    CE-markering
    ENEC-certificaat
    VDE-EMV-certificaat
    Temperatuurmarkering
    Ja
    Calamiteitennorm
    IEC 60598-2-22
    Brom- en ruisniveau
    < 30 dB(A)
    Productgegevens
    Volledige productcode
    871829172125300
    Productnaam voor bestelling
    HF-P 3/4 14 TL5 III 220-240V 50/60Hz IDC
    EAN/UPC - Product
    8718291721253
    Bestelcode
    72125300
    Local Code
    HFP3/414TL5EIII
    Numerator - Aantal per pak
    1
    Numerator - Dozen per buitendoos
    10
    Materiaalnr. (12NC)
    913713033966
    Netto gewicht (per stuk)
    0,195 kg
    Installatieschema´s
    HF-P 3/4 14 TL5 III 220-240V 50/60Hz IDC
    HF-P 3/4 14 TL5 III 220-240V 50/60Hz IDC
    HF-P 3/414 TL5 III
    HF-P 3/414 TL5 III
    HF-P 3/414 TL5 III
    HF-P 3/414 TL5 III
