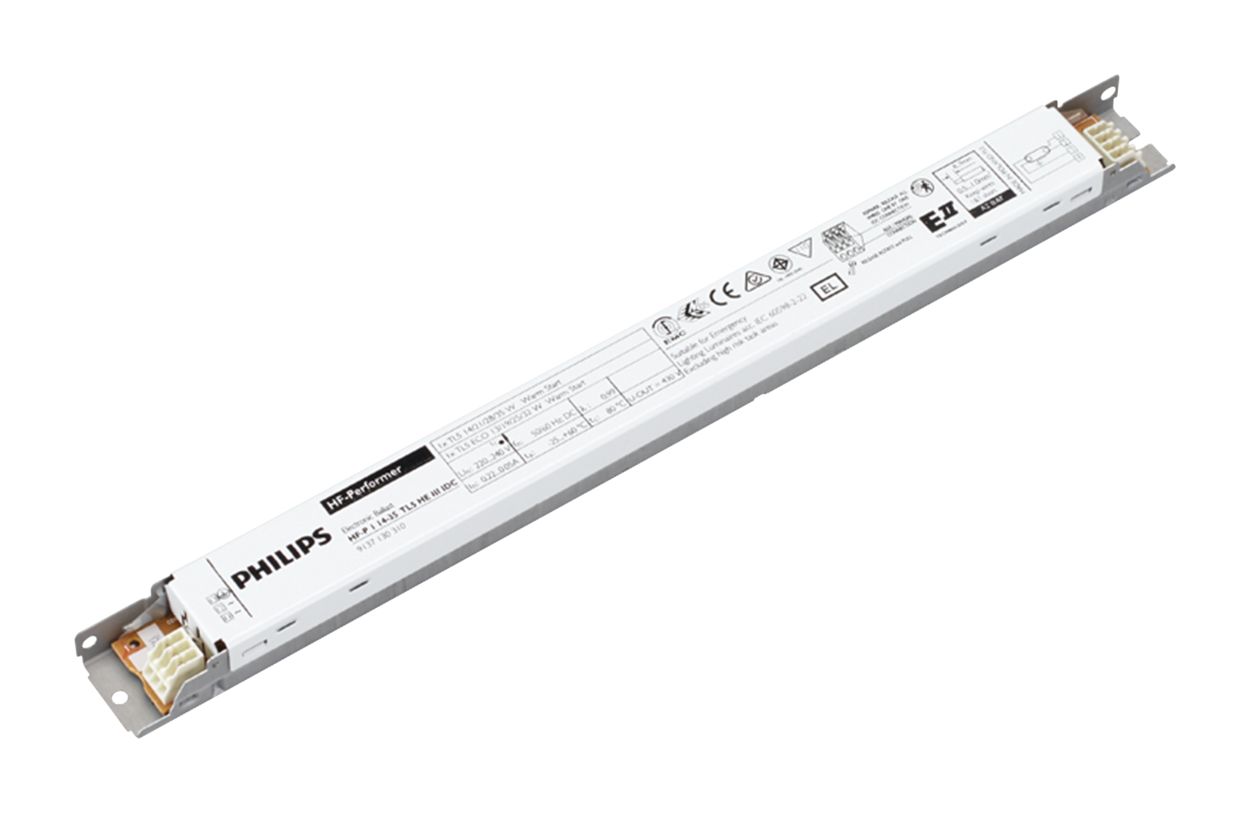

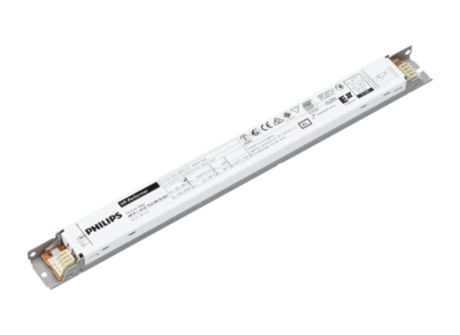

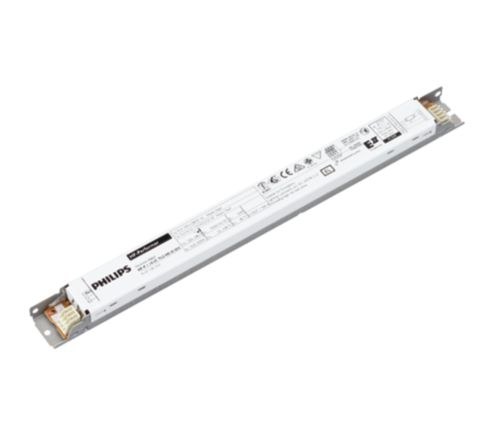

HF-PERFORMER III TL5

HF-P 1 14-35 TL5 HE III 220-240V

HF-P 1 14-35 TL5 HE III 220-240V

  • Een energiezuinige oplossing

    Productinformatie

    Downloads

    Leaflet
    Size:208.0 kB

    Bekijk alle downloads

Video's

[trigger to render Video Gallery]

Afbeeldingen

Specifications Show all

Algemene informatie
Toepassingscode
III
Type uitvoering
IDC
Lamptype
TL5 HE
Aantal lampen
1 piece/unit
Aantal producten op MCB (16 A Type B) (nom.)
28
Automatische herstart
Ja
Bedrijfs- en Elektrische gegevens
Ingangsspanning
220 to 240 V
Ingangsfrequentie
50-60 Hz
Bedrijfsfrequentie (nom.)
46 kHz
Ontsteekmethode
Geprogrammeerde start
Crestfactor (max.)
1.7
Vermogensfactor 100% belasting (nom.)
0.99
Ontsteektijd (max.)
1.2 s
Functioneel netspanningsbereik (AC)
-8%-+6%
Veilig netspanningsbereik (AC)
-10%-+10%
Aardlekstroom (nom.)
0.5 mA
Duur aanloopstroom
0.25 ms
Constante vermogensafwijking
-2%/+2%
VSA-factor (nom.)
0.925
Vermogensverliezen (nom.)
2.0-3.0 W
Aanlooppiekstroom (max.)
24 A
Bedrading
Connectortype ingangsaansluitingen
WAGO 251 universele connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kabelcapaciteit uitgangsdraden onderling (nom.)
200 pF
Connectortype uitgangsaansluitingen
WAGO 251 universele connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kabellengte spanningvoerende bedrading
0.75 m
Striplengte draad
8.0-9.0 mm
Dual armatuur Master/Slave
Niet van toepassing  [ Master/slave-werking niet van toepassing]
Doorsnede ingangsaansluiting
0.50-1.00 mm²
Doorsnede uitgangsaansluiting
0.50-1.00 mm²
Kabelcapaciteit uitgangsdraden/aarde (nom.)
200 pF
Systeemeigenschappen
Opgegeven VSA/lamp-vermogen
14-35 W
Opgegeven lampvermogen op TL5 HE
14/35 W
Systeemvermogen op TL5-HE
16.0/39.5 W
Lampvermogen op TL5 HE
14.0/36.5 W
Vermogensverlies op TL5 HE
2.0/3.0 W
Temperatuur
T-omgeving (max.)
60 °C
T-omgeving (min.)
-25 °C
T-opslag (max.)
80 °C
T-opslag (min.)
-40 °C
T-behuizing levensduur (nom.)
80 °C
T-behuizing maximaal (max.)
80 °C
T-ontsteking (max.)
50 °C
T-ontsteking (min.)
-25 °C
Mechanische eigenschappen en Behuizing
Behuizing
L360x30x22
Werking op noodstroom
Nominale lichtopbrengst na 60 sec.
100% of EBLF
Batterijspanning lampontsteking
186-275 V
Normale bedrijfsspanning (DC)
220-240 V
Batterijspanning lamp tijdens bedrijf
186-275
Batterijspanning gegarandeerde werking
176-275 V
Batterijspanning gegarandeerde ontsteking
186-275 V
Lumenverhouding noodverlichtings-VSA (EBLF) (nom.)
0.7 %
Nominale lichtopbrengst na 5 sec.
50% of EBLF
Goedkeuring en Toepassing
Energierendement-index
A2 BAT
EMI 9 kHz ... 30 MHz
EN55015
EMI 30 MHz ... 1000 MHz
-
Veiligheidsnorm
IEC 61347-2-3
Prestatienorm
IEC 60929
Kwaliteitsnorm
ISO 9000:2000
Milieunorm
ISO 14001
Emissienorm harmonische stroomsterkte
IEC 61000-3-2
EMC immuniteitsnorm
IEC 61547
 Standaardoptie
IEC68-2-6 F c
Schokken standaard
IEC 68-2-29 Eb
Vochtigheidsnorm
EN 61347-2-3 clause 11
Goedkeuringsmerktekens
CE-markering
ENEC-certificaat
VDE-EMV-certificaat
Temperatuurmarkering
Yes
Calamiteitennorm
IEC 60598-2-22
Brom- en ruisniveau
< 30 dB(A)
Productgegevens
Volledige productcode
872790090504500
Productnaam voor bestelling
HF-P 1 14-35 TL5 HE III 220-240V
EAN/UPC - Product
8711500999245
Bestelcode
90504500
Local Code
HFP11435TL5III
Numerator - Aantal per pak
1
Numerator - Dozen per buitendoos
12
Materiaalnr. (12NC)
913713031066
Netto gewicht (per stuk)
0.260 kg
